Электрика в доме – это всегда зона повышенной ответственности. Даже если вы человек рукастый и обладаете какими-никакими знаниями, без четкого плана действий будет не обойтись. Иначе есть риск коротких замыканий, выхода из строя дорогостоящей техники или даже пожара. Поэтому читайте наш гайд, как подключить розетку, внимательно.
Можно ли подключить розетку. Установка новой розетки
Прежде чем разбираться с тем, как подключить розетку, сначала следует определить место установки, где устанавливать розетки, проверить состояние проводки и подготовить все необходимые инструменты, чтобы правильно установить розетку. В вашем распоряжении должен быть набор отверток – индикаторная/крестовая/плоская, гипсовый состав, кусачки для зачистки проводов и (опционально, если нужно проложить путь к новой розетке) перфоратор. Саму розетку стоит купить качественную, а не устанавливать у себя дешевый “Китай”, который часто не дотягивает по качеству до европейских брендов.
Закрепить розетку. Установка подрозетников
Ставить новый подрозетник далеко не всегда целесообразно. Чтобы установить розетку в стену, ее часто можно смонтировать и в старый. Но если возникла такая необходимость, придется извлечь остатки предыдущей конструкции, а затем поставить в отверстие новую. Если не лезет – дополнительно расширить углубление молотком и зубилом.
Когда подрозетник станет четко по уровню стены, не вылезая за ее край, можно будет просунуть туда провода и зафиксировать его с помощью гипсового раствора. Главное только действовать аккуратно, чтобы не запачкать обои или другое покрытие.
Подсоединить розетку. Присоединение проводов на новой розетке

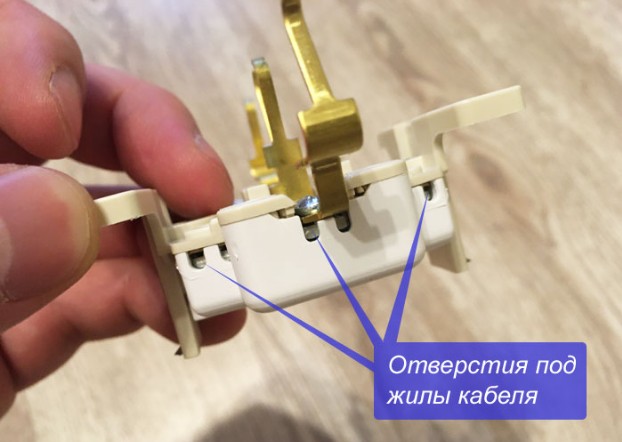

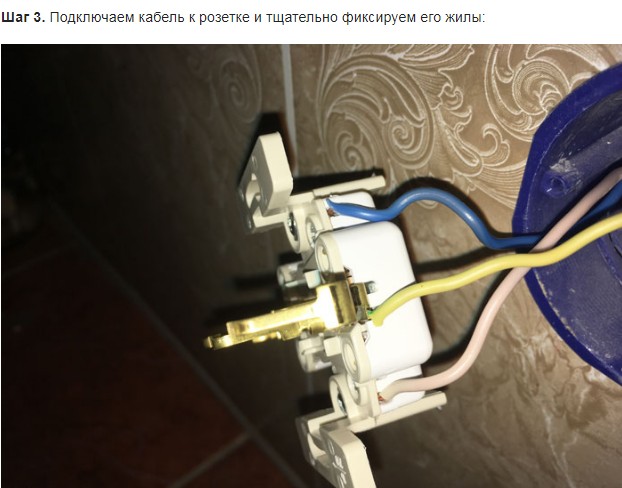

Когда гипс подсохнет, можно будет заняться проводами. Как подсоединить розетку к проводам? Фазный, нулевой и заземляющий проводники закрепляются в соответствующих клеммах устройства согласно маркировке производителя. Обычно фаза идет на правую клемму, а ноль – на левую. Все соединения должны быть надежно затянуты, чтобы исключить нагрев и оплавление контактов в процессе эксплуатации.
Вставить розетку. Фиксация розетки в подрозетнике

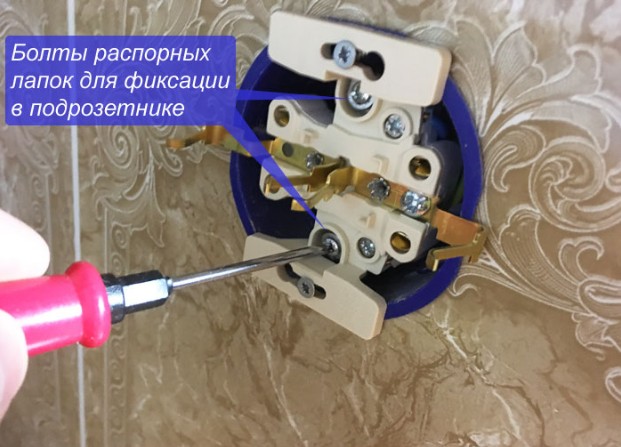

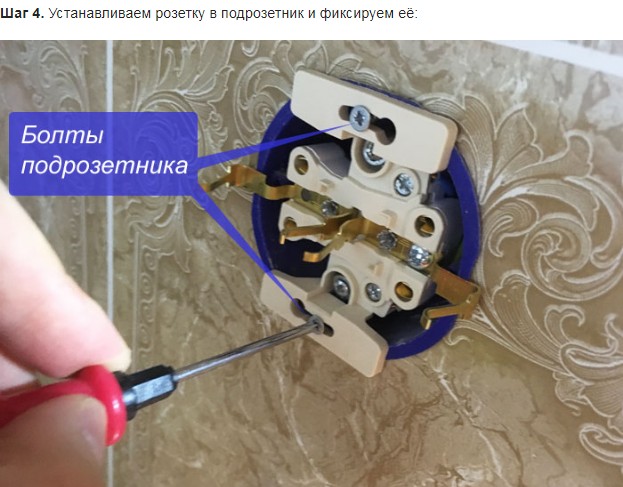

На этом этапе основная часть розетки вставляется в подрозетник, после чего закрепляется предусмотренным производителем способом. Обычно это крепежные винты или (что встречается чаще всего) – распорные лапки. Нужно хорошо закрутить винт, чтобы лапки разъехались в стороны и надежно зафиксировали конструкцию в нише. Закончив с этим, можно уже прикрыть конструкцию декоративной частью.
Правильно подсоединить розетку. Проверка монтажа розетки
Покончив с монтажом, включите питание на электрощите и проверьте работоспособность розетки с помощью индикатора напряжения или подключенного электроприбора. Если искрение, нагрев или посторонние запахи отсутствуют, а техника работает как надо, установка выполнена правильно.
Заменить розетку. Монтаж розеток. Пошаговый план подготовки
Если вы изучаете вопрос, как установить розетку, важно понять – успех работы во многом зависит именно от качества подготовки. Здесь имеет значение и соблюдение техники безопасности, и правильный выбор средств монтажа, и то, насколько дотошно вы зачищаете провода перед подключением.
Но пускай многие домашние мастера и не знают, как поменять розетки без серьезного ремонта, разобраться в этом не проблема. В большинстве случаев, достаточно правильно демонтировать старое устройство и установить новое на его место. Рассмотрим этот процесс подробнее.
Этап №1. Отключение электричества
Первое действие перед началом любых электромонтажных работ, чтобы поменять розетку в квартире – обесточивание участка, где вы будете работать. Ну а поскольку вы не профессионал, лучше вообще не рисковать, а отключить подачу энергии в квартиру через распределительный щиток. Если он современный, то там наверняка уже подписаны все помещения и “розеточные группы”, и найти нужную не составит труда.

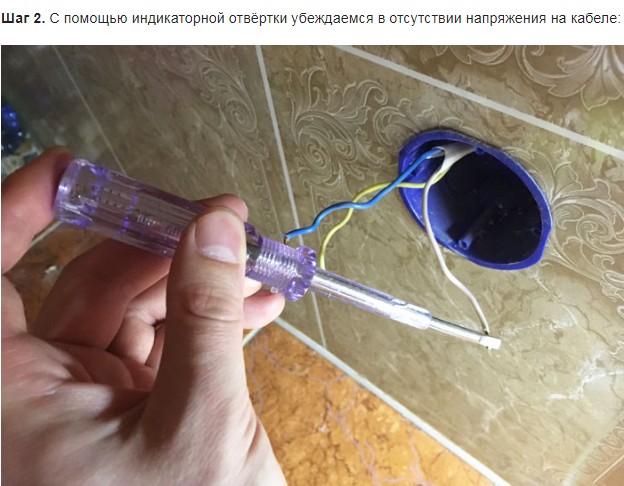

Но даже если вы на 100% уверены, что отключили именно свою квартиру, все равно необходимо перепроверить отсутствие напряжения. В этом поможет индикаторная отвертка или мультиметр, которыми следует прикоснуться ко всем контактам.
Этап №2. Демонтаж старой розетки

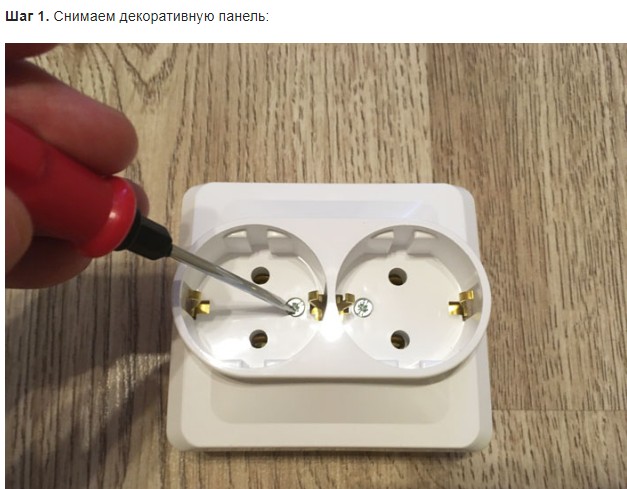

Разобраться с тем, как заменить современную розетку, не сложно. Они все устроены плюс-минус одинаково. Сначала откручивается винт посередине, удерживающий декоративную крышку, а затем эта самая крышка снимается с минимально приложенными усилиями. Под декором идут уже основные винты, которые или раздвигают опорные лапки для фиксации розетки, или соединяются напрямую с подрозетником. Их тоже нужно аккуратно открутить, извлекая всю оставшуюся конструкцию.
Этап №3. Осмотр и подготовка проводов
В уже “очищенном” подрозетнике вы обнаружите два или три провода. Фазный, нулевой и, возможно, заземляющий. В современных домах он присутствует в обязательном порядке, но в старых – особенно советской застройки, его может и не быть. Также важно помнить, что в СССР часто пренебрегали цветовой маркировкой проводов. Поэтому придется опять использовать индикаторную отвертку при включенной электрике, чтобы определить – где фаза, а где ноль.
Прежде чем сделать розетку, провода нужно осмотреть и подчистить. Чтобы не было повреждения изоляции, нагара, окислений. Если они есть, воспользуйтесь кусачками и удалите проблемный участок. Зачистите изоляцию на 10-12 мм, чтобы в дальнейшем без проблем закрепить контакты на новой розетке.
Можно ли установить розетку. Смена местоположения розетки на стене
Отдельно рассмотрим ситуацию, когда владельцу жилья нужна не простая замена розетки, а ее перенос в более удобное место. Например, такое может понадобиться, если новая мебель затрудняет доступ к источнику питания, или предыдущее место находится слишком далеко от мест расположения бытовой техники/электроники. В любом случае, вам понадобится проделать несколько дополнительных шагов.
Подключить розетку 220. Ищем скрытую проводку
Перед штроблением стены необходимо определить расположение существующих кабелей. Для этого используются специальные детекторы скрытой проводки или индикаторная отвертка в режиме “H”, которой нужно водить по стене, прислонив соответствующей стороной. Делается это для того, чтобы в процессе штробления вы случайно не повредили действующую электросеть. На какой высоте устанавливают розетки?
Разметка под новую розетку обязательно должна соответствовать нормам безопасности:
- Расположение по высоте – не дальше 100 см от пола;
- Если помещение сантехническое – не ближе 60 см к полу и объектам сантехники.
Подключить розетку через розетку. Прокладываем кабель от старой розетки и устанавливаем новую
О демонтаже старых розеток мы вам уже рассказали, поэтому повторяться не будем. Закончив с этой операцией, берите в руки перфоратор и прокладывайте новый канал для проводов по предварительно размеченному маршруту к месту новой дислокации источника питания. Стандартный трехжильный кабель (1 см толщиной) укладывается в штробу глубиной 3-4 см, так что позаботьтесь, чтобы места хватала. Далее действуйте по алгоритму:
- Зачистите концы кабеля, сняв с концов по сантиметру изоляции;
- Воспользовавшись пружинными клеммами, соедините провода фазы, нуля и заземления от старой розетки с новым проводом;
- Укладывая кабель в проштробленный канал, закрепляйте его на пластиковые дюбели-хомуты;
- Заделайте старое отверстие от розетки, чтобы в стене не было лишней дыры;
- Все, останется только подключить розетку с заземлением.

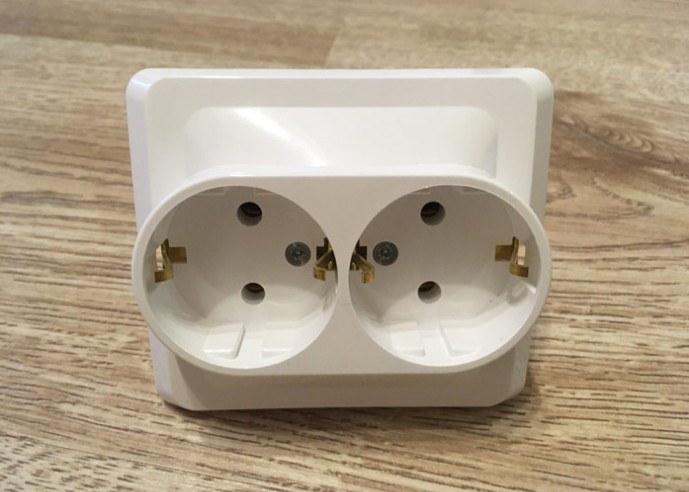

Подключить провода к розетке. Подключаем двойную розетку
Подключить двойную розетку проще, чем подключить две розетки. C двойными и даже тройными розетками действует та же схема подключить розетку, что и с одинарными. Сначала подводится кабель. Затем уже фазный, нулевой и заземляющий проводники подключаются к соответствующим контактам устройства. При монтаже важно соблюдать схему производителя и не допускать ослабленных соединений, а также учитывать суммарную нагрузку подключаемых устройств, чтобы не допустить перегрева контактов и проводки.
Типичные разновидности розеток
Зайдя в строительный магазин, неподготовленный новичок наверняка запутается в изобилии имеющейся там продукции. Впрочем, найти нужный товар будет не проблема, если вы знаете назначение той или иной разновидности розеток. Они различаются:
- По способу установки – внутренние (в подрозетнике) и наружные (закрепляемые на стене);
- По количеству подключаемых устройств – одинарные, двойные, тройные и т.д.;
- По наличию или же отсутствию заземления;
- По степени влаго и пылезащищенности (стандарт IP20, например, подойдет сухим помещениям, а на кухню или ванную лучше брать что-то от IP44 и выше);
- По уровню допустимой нагрузки – 6-10А слабые, 16А – уже более мощные, 25-32А уже для серьезного оборудования;
- По наличию/отсутствию дополнительных функций вроде USB-зарядки, подсветки и пр.
Общие сведения об устройстве розеток
Несмотря на различия в дизайне, все розетки устроены примерно одинаково. Они состоят из токопроводящих клемм, контактов, монтажного механизма, заземления (если только это не устаревшая двухфазная розетка) и непосредственно корпуса с закрывающей его декоративной панелью.
Когда стоит менять розетку или ставить новую? Основные сигналы
Все мы знаем поговорку “Пока гром не грянет, мужик не перекрестится”. И к электрике она отлично подходит. Многие до последнего игнорируют неудобные симптомы, а потом сталкиваются с короткими замыканиями, возгоранием проводки, гибелью дорогих гаджетов из-за скачков напряжения или даже пожаром. Что это за симптомы, что нужно подключить розетку новую?
- Во-первых, любые запахи гари и паленой резины;
- Во-вторых, сильный нагрев коробки розетки (пластмасса ощущается горячей при прикосновении, чего быть не должно);
- В-третьих, искры во время включения вилки в розетку или ее вытаскивания;
- Даже тот факт, что розетка слегка разболталась и шатается в подрозетнике, уже говорит о необходимости ее замены.
Подключить дома розетку. Список инструментов и расходников
Чтобы правильно подключить розетку к проводам, необходимо будет обзавестись расходными материалами и инструментами. Большинство из перечисленного, впрочем, найдется в наличии у любого хозяйственного человека. Остальное нетрудно найти на рынке или в ближайшем строительном магазине.
- мультиметр и индикатор напряжения;
- отвертки – плоская и крестовая;
- кусачки или нож (для снятия изоляции с проводов);
- перфоратор – для штробления стен;
- коронка по бетону (если нужно сделать отверстие в стене под новую розетку);
- подрозетник и новая розетка;
- гипсовый раствор для закрепления подрозетника и замазывания щелей;
- кабель с нужными характеристиками.
Какую розетку установить. Выбор подходящего типа розеток
Здесь все зависит от двух вещей – условий эксплуатации и подключаемых устройств. Вот несколько базовых рекомендаций:
- Для жилого помещения в современном доме хватит стандартных розеток на 16А с заземлением. Но можно приобрести продвинутые варианты, где есть полезные дополнительные функции – зарядка USB-устройств, защита от детей и прочее;
- Для ванной комнаты и кухни рекомендуется выбирать модели с повышенной защитой от влаги (отлично подойдут те, где отверстия закрываются откидной крышечкой, препятствуя случайному попаданию брызг);
- В мастерских и гаражах, если вы работаете с мощным оборудованием, имеет смысл поставить силовые розетки, рассчитанные на высокие нагрузки.
Первое и самое главное – это безопасность
Любые работы (даже если нужно просто поменять розетку) должны проводиться в обесточенной сети и, во избежание неприятных инцидентов, лучше не надеяться на непогрешимость переключателей питания, а проверять напряжение тестером/индикаторной отверткой. Также важно чтобы:
- все инструменты были исправны;
- рабочее пространство хорошо освещено;
- все контакты – надежно зачищены и закреплены.
Сколько розетка может выдержать? Рассчитываем мощность
Перед установкой новой розетки необходимо определить предполагаемую нагрузку по простой формуле. Напряжение сети умножается на допустимый ток устройства в амперах. Например, стандартная бытовая розетка на 16А при напряжении 220В способна выдерживать нагрузку около 3,5 кВт. Тогда как советские розетки обычно шли со стандартом в 6А (1320 Вт совокупной нагрузки), из-за чего даже сейчас – в местах, где они еще остались, владельцы часто мучаются с подключением обогревателей и прочих мощных устройств.
Куда подключать розетку. Установка силовой розетки
Силовая розетка – та, что способна выдержать большую нагрузку, подключается в соответствии с техническими требованиями из списка ниже:
- Подключение происходит напрямую к электрощитку;
- Для подключения используется кабель 4х2.5 кв.мм;
- Если для сети дома характерны перепады напряжения, за автоматическим выключателем стоит установить стабилизатор напряжения.
Подключить заземление. Установка розетки с заземлением

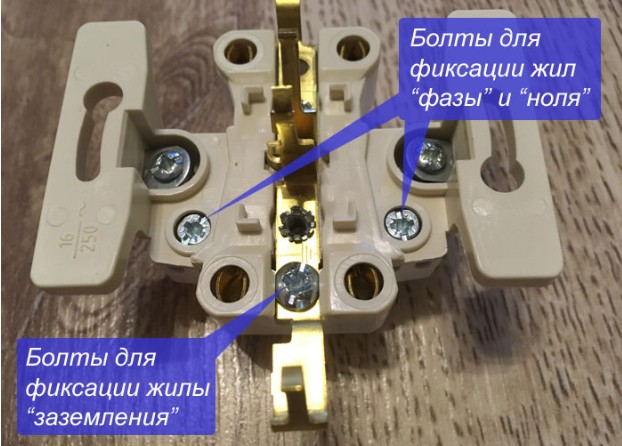

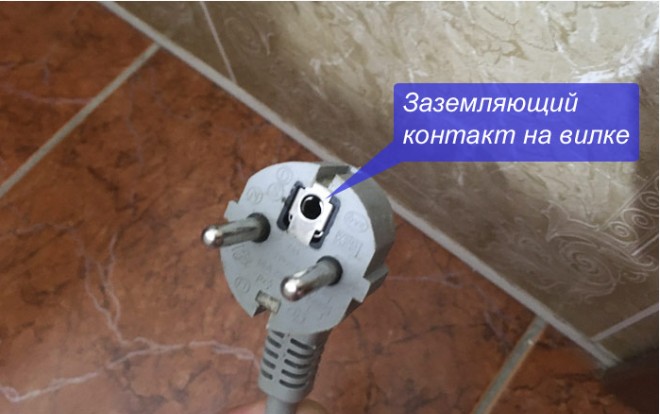

Долго разбираться с тем, как устанавливать розетку с заземлением, не придется. Она отличается от обычных (без заземления) лишь наличием третьего контакта – для подключения жилы заземления. Соответственно, чтобы подключить провода заземления, вам понадобится трехжильный кабель, чтобы заставить такую розетку работать. При подключении важно помнить, что жила заземления располагается по центру, фаза и ноль – по бокам.
Подключить кабель к розетке. Схемы подключения розеток к электрической сети
Есть несколько вариантов, как можно подключить розетку. У каждой схемы есть свои особенности и достоинства/недостатки:
- последовательная (шлейфом) – здесь розетки идут одна за другой, чего в принципе достаточно, если вам нужно запитать не особо энергоемкие электроприборы. Но если какая-то розетка или участок кабеля выйдут из строя, идущие за ним тоже могут перестать работать;
- параллельная – каждая розетка получает питание независимо от других. В результате выход из строя одной точки подключения не влияет на работу остальных. Питание через распределительную коробку – в этом случае все розетки подключаются к распределительной коробке, внутри которой выполняется соединение проводов. От нее к каждой розетке прокладывается отдельный кабель. Это надежнее, чем первый вариант, и поиск неисправностей занимает меньше времени;
- отдельной линией от электрощита – наиболее надежный и безопасный вариант подключения. Для каждой розетки или группы розеток прокладывается отдельный кабель.
Выводы
С оглядкой на все сказанное выше, можно сделать вывод, что монтаж розеток – не настолько сложная процедура, как считает среднестатистический обыватель. Совсем не обязательно ради этого звонить специалистам (которые нередко завышают цены на свои услуги в два-три раза). Достаточно лишь прочитать инструкцию и сделать все четко по алгоритму, не нарушая технику безопасности. Немного практики – и все получится!
