Диммер. Как его использовать для регулировки света

Представьте: вечер, вы читаете книгу. Не нужно вставать, чтобы сделать свет ярче или приглушить его. Один поворот ручки и комната наполняется нужным настроением. Что нужно для этого? Узнаем далее.

Содержание

Выключатель с регулировкой яркости. Что такое диммер и как он работает

Диммер это электронное устройство. Оно изменяет яркость искусственного света. Простыми словами, диммер это не просто выключатель. Диммер регулятор. Выключатель с диммером плавно регулирует мощность, подаваемую на осветительный прибор.

Как подключить диммер — интересуются многие. Это процесс, во многом похожий на установку обычного выключателя. Он монтируется в стандартный подрозетник и закрепляется там же.

Типы ламп совместимых с диммерами

Далеко не все лампы подходят для работы с регуляторами. Совместимы:

Классические лампы накаливания.

Многие галогенные лампы.

Для энергоэффективных светодиодных и компактных люминесцентных ламп необходимы специальные модели. Они имеют четкую маркировку «dimmable» на упаковке.

Схема диммера. Электронные и механические схемы управления

Управление может быть:

Механическим.

Электронным.

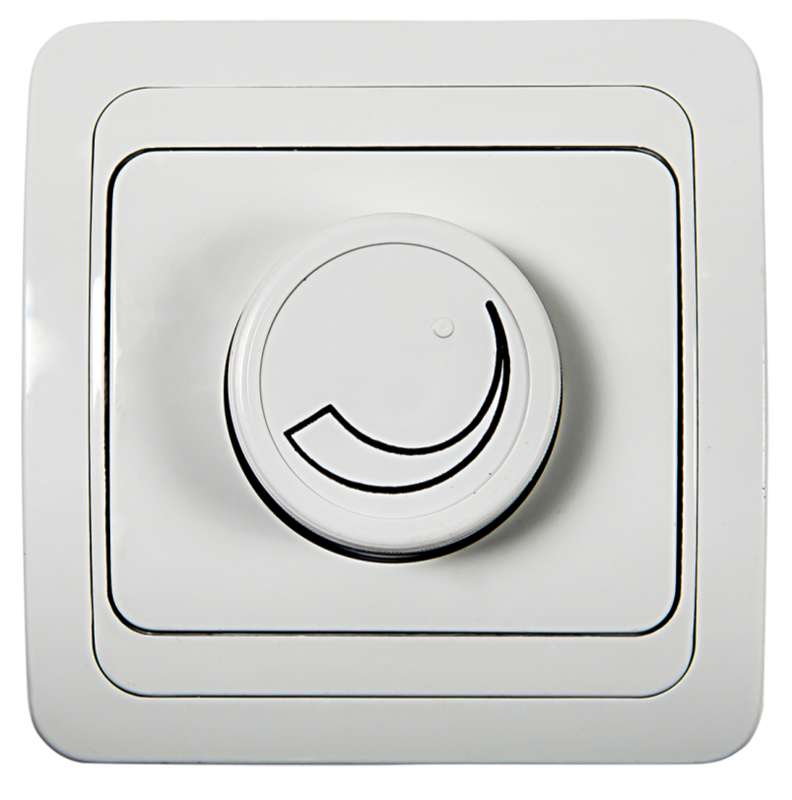

Механические модели самые простые и распространенные. Они управляются поворотной ручкой: вращение меняет яркость.

Поворотно-нажимные модели позволяют не только регулировать освещение. Также они могут включать/выключать свет одним нажатием на ручку.

Электрический диммер. Электронные версии оснащены сенсорными:

Панелями.
Кнопками.
Ползунками.

Сравнение диммеров для разных типов ламп

Выбор напрямую зависит от типа используемых ламп. Для простых и дешевых ламп накаливания подходят практически любые базовые модели.

Для галогенных ламп, работающих от понижающего трансформатора, требуется устройство, совместимое с индуктивной нагрузкой. Обычно он маркируется буквой «L».

Принцип работы диммера

Давайте рассмотрим как работает диммер. Его принцип действия основан на фазовой отсечке напряжения. Стандартное напряжение в сети переменное и имеет синусоидальную форму. Устройство буквально «обрезает» начало или конец каждой полуволны этой синусоиды. Чем большая часть волны «срезается», тем меньше среднее напряжение поступает на лампу. И тем слабее она светит.

Диммер для ламп схема. Схемы подключения диммера

Подключение диммера в стандартной бытовой сети всегда последовательное. Он устанавливается в разрыв фазного провода. Ни в коем случае нельзя подключать его в нулевой провод. Это небезопасно и приведет к его поломке. Важно также учитывать суммарную мощность всех подключаемых через него ламп.

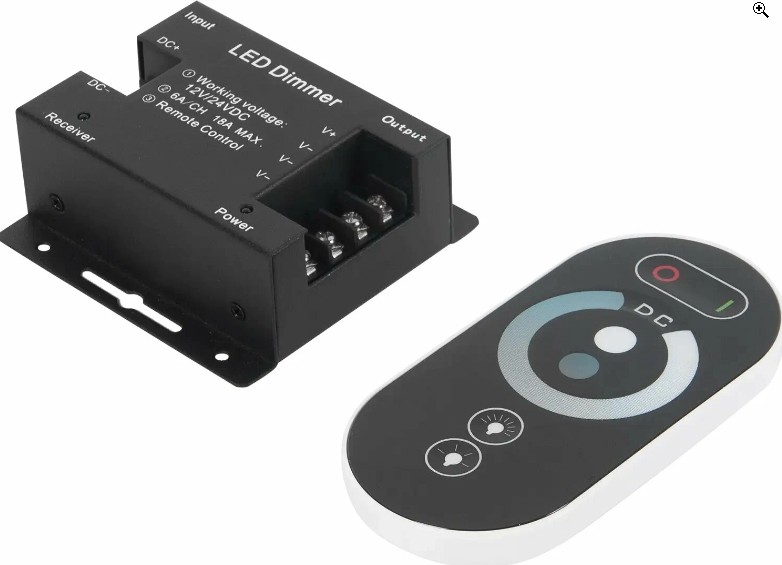

Диммер для светодиодных лент. Светодиодная лента

Для организации освещения на основе светодиодной ленты используется особая схема подключения диммера. В этом случае для светодиодной ленты он устанавливается между блоком питания (адаптером) и самой лентой.

Схема подключения диммера с выключателем. Светильники

Диммер схема подключения для люстры или бра ничем не отличается от схемы подключения выключателя. Он монтируется в разрыв фазного провода, идущего на светильник.

Виды диммеров и их особенности

Диммеры различаются по:

Конструкции.

Способу управления.

Дополнительным функциям.

Поворотные кнопочные и сенсорные модели

Поворотные модели — классика жанра.

Поворотно-нажимные модели удобнее: чтобы включить свет, вы нажимаете на ручку. Если же хотите отрегулировать яркость поворачиваете ее.

Кнопочные модели запоминают уровень освещенности. Каждое нажатие включает свет на заранее установленном уровне.

Сенсорные устройства управляются легким прикосновением к панели. Они выглядят наиболее современно и стильно.

Управление диммером. Диммеры с дистанционным и умным управлением

Это вершина эволюции бытовых приборов.

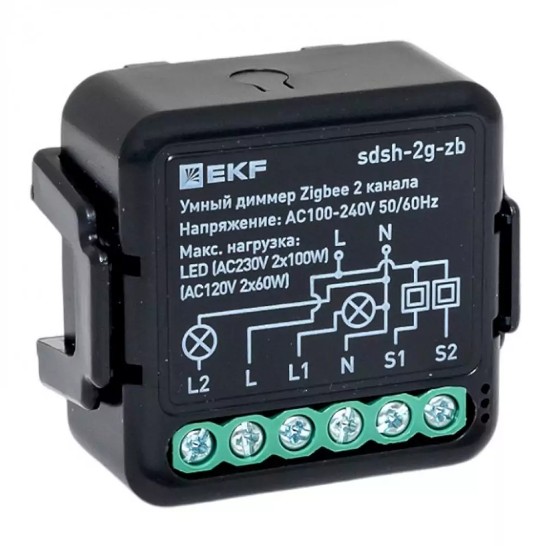

Еще более продвинутый вариант — модели, интегрируемые в систему «умный дом».

Схема диммера для светодиодных ламп. Нюансы выбора для светодиодных и галогенных ламп

При выборе устройства для светодиодных ламп критически важен параметр минимальной нагрузки. Светодиоды потребляют мало энергии. Если их общая мощность меньше минимума, устройство будет работать некорректно. В этом случае появится мерцание, либо произойдет самопроизвольное включение.

Для светодиодных ламп, питающихся через электронный трансформатор, необходим прибор, совместимый с емкостной нагрузкой. Обычно он маркируется буквой «C». Несовместимость приводит к гулу и преждевременному перегоранию ламп.

Распространенные ошибки при монтаже

Самая частая ошибка — перегрузка прибора по мощности. Подключение слишком большого количества светильников приводит к перегреву и выходу прибора из строя.

Вторая ошибка подключение недиммируемых светодиодных ламп. В результате:

Мерцание.
Гул.
Быстрая поломка лампы.

Третья ошибка неверное подключение фазы и нуля.

Четвертая: игнорирование необходимости заземления для некоторых современных моделей.

Пятая: установка прибора в помещении с высокой влажностью без соответствующей защиты корпуса (IP).

Советы по безопасной эксплуатации

Не используйте устройство в сырых помещениях (ванных, саунах) без влагозащищенного корпуса (стандарт IP44 и выше).

Регулярно проверяйте, не греется ли корпус слишком сильно. Легкий нагрев это норма, но сильный перегрев уже тревожный сигнал.

Строго соблюдайте пределы мощности, указанные в инструкции.

Преимущества и недостатки использования диммеров

Как и любое техническое решение, использование прибора имеет свои сильные и слабые стороны. Взвесив их, вы поймете, что такое диммер и насколько это устройство необходимо именно вам.

Экономия электроэнергии и комфорт освещения

Главное преимущество это комфорт. Вы можете создать в комнате именно ту атмосферу, которая вам нужна. Это может быть яркий рабочий свет. Или же приглушенное романтическое освещение.

Что касается экономии, то снижение яркости лампы накаливания на 50% действительно может сэкономить до 40% потребляемой ею электроэнергии.

Проблемы мерцания и совместимости с лампами

Главный недостаток это потенциальные проблемы с совместимостью.

Неправильно подобранная связка «лампа-диммер» неизбежно приводит к мерцанию. Оно вредно для глаз и нервной системы.

Некоторые дешевые лампы и диммеры могут издавать низкочастотный гул. Решение этой проблемы в покупке качественных совместимых устройств. А также консультация с продавцом.

Как продлить срок службы диммера

Чтобы устройство служило долго, не допускайте его перегрузки. Всегда оставляйте запас по мощности в 20-30%.

Обеспечьте хорошую вентиляцию прибора. Не заклеивайте его обоями и не заставляйте мебелью. Используйте только те лампы, которые рекомендованы производителем и имеют маркировку «dimmable». Регулярно очищайте корпус от пыли. Она может мешать теплоотдаче.

Вопросы и ответы о диммерах регулировка света без проблем

На основе популярных вопросов, предлагаем вам более подробно ознакомиться с тем, что такое диммеры, а также принципом их работы.

Какие лампы точно не подходят для диммирования

К таковым относятся:

Обычные люминесцентные (энергосберегающие) лампы.
Светодиодные лампы без пометки «dimmable».
Лампы, работающие через стандартный электромагнитный или электронный драйвер, не предназначенный для регулировки.
Лампы ДНаТ и ДРЛ, используемые в уличном освещении. Их подключение к прибору бесполезно и опасно.

Почему светодиодные лампы иногда мерцают при подключении к диммеру

Основных причин три:

Низкое качество самой светодиодной лампы или ее драйвера.

Низкое качество или несовместимость самого устройства.

Слишком низкая суммарная нагрузка.

Можно ли установить dimmer вместо обычного выключателя

Да, в абсолютном большинстве случаев это возможно. Стандартные приборы моноблочного типа имеют такие же габаритные размеры и крепления, что и обычные выключатели.

Какой диммер лучше для галогенных ламп с трансформатором

Для галогенных ламп с трансформатором необходим прибор, специально предназначенный для работы с индуктивной или емкостной нагрузкой.

Правда ли что диммеры экономят электроэнергию

Это правда, но с важной оговоркой. Значительная экономия достигается только при использовании с лампами накаливания и галогенными лампами.

Что делать если диммер греется при работе

Легкий нагрев корпуса является нормой для силовых электронных компонентов. Однако если прибор греется сильно, до него невозможно дотронуться, это признак перегрузки. Немедленно отключите его и проверьте суммарную мощность всех подключенных ламп.

Можно ли использовать диммер для уличного освещения

Да, но для этого подходят только специальные влагозащищенные и пылезащищенные модели. Ищите приборы со степенью защиты корпуса не ниже IP65.

Зачем нужна регулировка освещения в комнате

Как работает диммер? Регулировка освещения это ключ к созданию правильной атмосферы и комфорта.

Как выбрать диммер по

Исполнению

Моноблочные. Выглядят как единый блок, устанавливаются в стандартный подрозетник.
Модульные. Предназначены для монтажа на DIN-рейку в электрощиток.
Выносные (в виде блока).

Способу управления

Поворотные и поворотно-нажимные.

Кнопочные.

Сенсорные.

С дистанционным управлением.

Типу монтажа

Накладные.
Встраиваемые.

Принципу работы для

резистивной нагрузки (R).

индуктивной нагрузки (L).

емкостной нагрузки (C).

Какие лампочки подходят для диммера

Как правило, это:

Диммируемые светодиодные лампы.
Диммируемые компактные люминесцентные лампы.
Все галогенные лампы.
Все лампы накаливания.

Минимальный уровень яркости при диммировании

У светодиодных ламп существует техническое ограничение. Это минимальный порог диммирования. Обычно он составляет 5-20%. Это означает, что вы не сможете сделать светодиодную лампу такой же тусклой, как лампу накаливания, доведя ее до едва заметного свечения нити.

Изменение цветовой температуры с помощью диммера для света

Обычный прибор не меняет цветовую температуру света. Речь идет о его оттенке от теплого к холодному. Приглушая яркость обычной теплой лампы, вы просто делаете ее более тусклой и теплой. Однако существуют специальные умные лампы. Например, Philips Hue. А также светодиодные ленты. Они позволяют независимо управлять и яркостью, и цветовой температурой.

Можно ли экономить электроэнергию с диммерами для освещения

Да, можно. Снижение яркости света это прямое снижение потребляемой мощности. К примеру, для ламп накаливания экономия практически пропорциональна снижению яркости. При яркости 50% экономия энергии может достигать 40%.

Диммер светодиодный. Какой регулятор света подойдет для светодиодных ламп

Для светодиодных ламп необходим специальный светодиодный диммер. Он использует принцип широтно-импульсной модуляции (ШИМ). Рассчитан на низкие нагрузки. Обращайте внимание на маркировку. Он должен быть совместим со светодиодными (LED) и емкостными (C) нагрузками.

Диммер на светодиодные лампы: таблица совместимости

Многие производители качественных устройств публикуют на своих сайтах таблицы совместимости. В этих таблицах указано, какие модели ламп стабильно работают с конкретными моделями приборов. Использование такой таблицы это лучший способ гарантировать отсутствие мерцания, гула и других проблем.

Диммер с пультом. Светодиодные светильники с функцией затемнения

Многие современные светодиодные светильники и люстры изначально имеют встроенную функцию диммирования. Это означает, что в них установлен драйвер, поддерживающий регулировку яркости. Управление таким светильником может осуществляться либо с помощью:

Стандартного бытового диммера.
Специального пульта, идущего в комплекте.

Схема диммера на симисторе. Диммер для лампы своими руками

Собрать простейший прибор для лампы накаливания можно самостоятельно на основе: симистора и нескольких других радиодеталей. В интернете есть множество простых схем прибора на симисторе. Однако это занятие опасно для тех, кто не имеет опыта в электронике и не соблюдает правила электробезопасности.

Как установить моноблочный диммер самостоятельно

Подготовка. Полностью обесточьте линию освещения на электрощите.
Демонтаж. Аккуратно снимите клавишу старого выключателя и его декоративную рамку. Ослабьте крепежные лапки и вытащите механизм из подрозетника. Отсоедините провода.
Подключение. К входной клемме (L) подключите фазный провод. Ранее он был подключен к старому выключателю. К выходной клемме (~ или L-out) подключите провод, идущий на нагрузку (светильник).
Монтаж. Аккуратно уложите провода. Вставьте механизм диммера в подрозетник. Закрепите его с помощью распорных лапок или винтов.
Финишные работы. Установите декоративную рамку и поворотную ручку. Подайте напряжение. Проверьте работу устройства на разных уровнях яркости.

Заключение

Диммер это небольшое, но очень эффективное устройство, которое кардинально меняет восприятие домашнего освещения. Оно дарит не только комфорт и уют, но и реальную экономию, а также продлевает срок службы ламп.
